Place of Origin:
China
Markenname:
zuanshen
Zertifizierung:
ISO9001
Model Number:
ZML120
Video

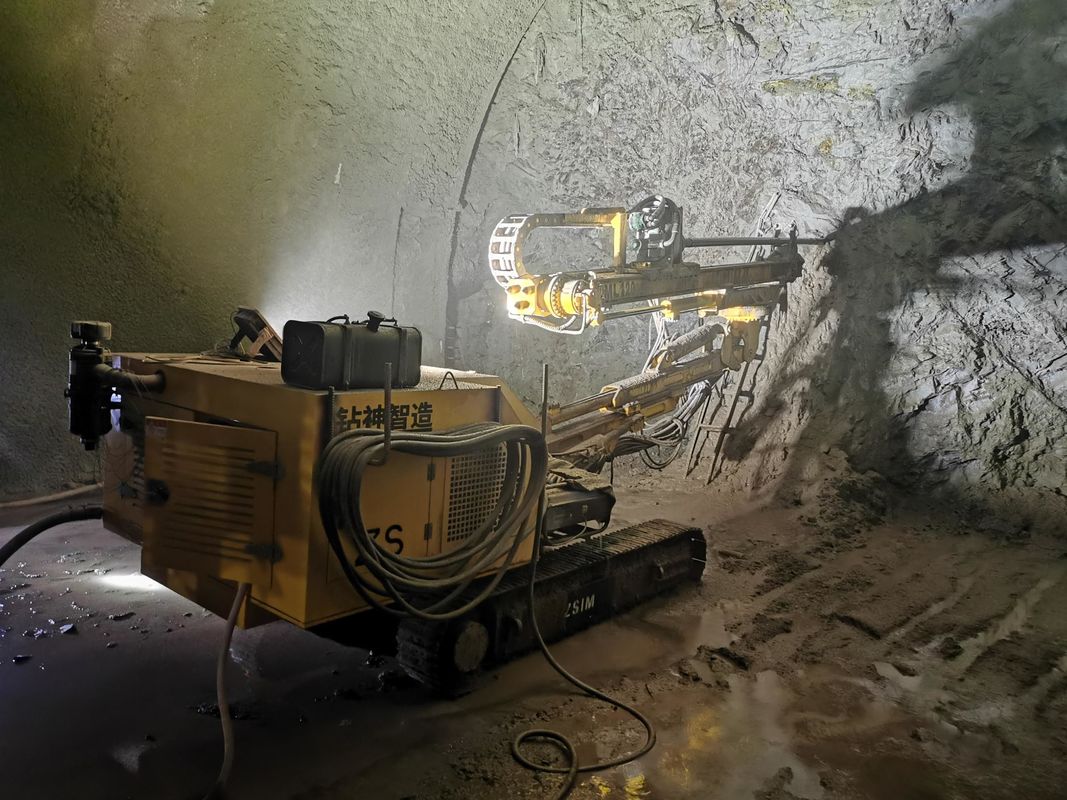

ZML-120 Multifunktionsbohranlage zum Verkauf
Sie eignet sich besonders für die Bohrungen in Kies- und zerkleinertem, stark verwetterten, überlasteten Gesteinsschichten, insbesondere wegen ihrer hohen Effizienz und
Sie kann schnell und effizient durch komplexe Schichten bohren.
Die Anlage ist für alle Arten von Schichten geeignet.
Eigenschaften:
Dieses Produkt wird hauptsächlich für Tunnelrohrschuppen, Systemverankerung und Tunnelbaukonstruktion verwendet.
Es wird hauptsächlich mit Bohrtechniken wie Lochhammer, Leitrohr und selbstfahrender Ankerstange gebaut.
Der Bohrarm kann bis zu 4,5 Meter horizontal angehoben werden und verwendet einen zweistufigen Arm, um den Anforderungen an hohe Arbeitsflächen gerecht zu werden.Es wird hauptsächlich für einmalige Formungen im Bauwerk verwendet..
Der Mast kann für den Bau um 360 Grad gedreht werden, und der Hauptarm kann nach links und rechts schwenken, was eine mehrwinklige Konstruktion im Inneren des Tunnels ermöglicht.
Der Antriebskopf hat einen Schlag von 3 Metern und kann mit Bohrstäben von 1 bis 3 Metern Länge ausgestattet werden.
Optionale Luft-Wasser-Verbindungsvorrichtung ermöglicht eine Staubreduzierung während des Tunnelbaus und schafft so ein günstiges Arbeitsumfeld.
Technische Spezifikation
| Leistung des Elektromotors ZML-120 | 37 kW |
| ZML-120 Diesel- und Elektromotoren | 37 kW |
| Die ganze Maschine. | |
| Gesamtabmessungen | 6600*2000*2800 mm |
| Nenndruck des hydraulischen Systems | 18 (Mpa) |
| Bohrwinkel | 360 ° |
| Umdrehungswinkel des Masts | 360 ° |
| Horizontale Höhe | 4.5m |
| Höchstlauf des Leistungskopfes | 2500 mm) |
| Sekundärspurfahrt: 1000 (mm) | Sekundärspurfahrt: 1000 (mm) |
| Kletterfähigkeit | ≤ 25 ° |
| Spezifischer Erdungsdruck | 0.04 (Mpa) |
| Gesamtgewicht | etwa 5000 (kg) |
| Felsbohrer | |
| Schank | R32/R38/T38/T45 |
| Aufprallleistung | 18 kW |
| Aufprallhäufigkeit | 2900 bis 3700 (bpm) |
| Drehgeschwindigkeit | 130 bis 210 (Umdrehungen pro Minute) |
| Drehmoment | 880 (N.m.) |
| Höchsthebekraft | 20 (kn) |
| Höchstzufuhrkraft | 20 (kn) |
| R32 Stange | |
| Bohrbereich | Φ 51- Φ76 |
| Φ 45 (nur für das Bohren mit einem einzigen Bohrstock) | |
| Bohrtiefe | 10 m (maximal) |
| Felsniveau | 3 bis 6 |
| T38-Stiel | |
| Bohrbereich | Φ 64 - Φ 89 |
| Φ 45 (nur für das Bohren mit einem einzigen Bohrstock) | |
| Bohrtiefe | 15 m (maximal) |
| Felsniveau | 3 bis 6 |
| T45-Stiel | |
| Bohrbereich | Φ 76 - Φ 102 |
| Φ 70 (nur für das Bohren mit einem Stang) | |
| Bohrtiefe | 25 m (maximal) |
| Felsniveau | 3 bis 6 |
